1、通過路由的模式實現PLC間跨網段通訊

兩臺PLC分屬于不同網段，但有數據通訊的需求，最典型的應用就是使用路由的模式來實現。在PLC側需要使能“使用路由器”功能，并填寫對應的網關地址，然后去調用相應的功能塊進行通訊，如在S7-1500中調用TSEND_C和TRCV_C去實現TCP通訊；當然在兩臺PLC間需要有支持路由功能的交換機來支持，如scalance xc208。這種通訊架構的典型使用方式可參考圖1的示意。

2、通過網關的模式實現PCL間跨網段通訊

兩臺PLC分屬于不同網段，但還有實時通訊的需求，這時可以考慮Profinet通訊方式，通過PN/PN Coupler 網關來實現實時的數據交換功能。

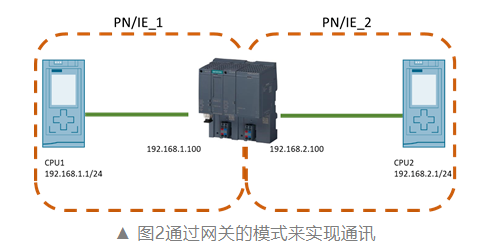

PN/PN Coupler 具有兩個Profinet接口，每個接口作為一個Profinet的Io Device鏈接到了各自的Profinet系統中，互連了兩個PROFINET子網，實現了實時數據交互。這種通訊架構的典型使用方式可參考圖2的示意。

3、通過NAT的模式實現PLC間跨網段通訊

兩臺PLC分屬于不同網段，但有數據通訊的需求，還可以使用NAT技術來實現跨網段的數據交換。

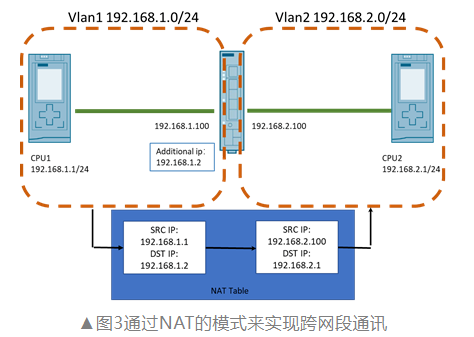

這種通訊架構的典型使用方式可參考圖3的示意。兩臺PLC分屬于不同網段，中間由一臺支持NAT功能的設備互聯，如SCALANCE S615，NAT設備將網段2的地址轉換為網段1的一個地址，在通訊時，網段1的設備去訪問轉換后的地址即可實現兩個設備的通訊。

4、通過增加附加通訊模塊的模式實現PLC間跨網段通訊

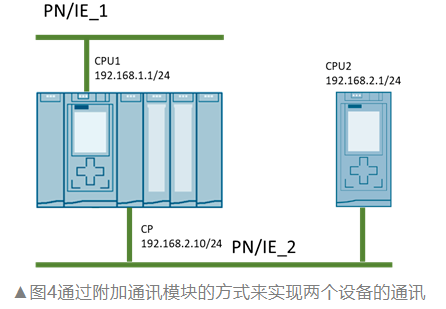

兩臺PLC分屬于不同網絡，擁有不同網段的地址，但還有數據通訊的需求，還可以使用增加通訊模塊的方式來實現兩個設備的通訊。這種通訊架構的典型使用方式可參考圖4的示意。如圖中示意，在其中一個PLC上增加一個通訊模板，賦予其與第二臺PLC同網段的地址，即可輕松實現兩個設備間的通訊。
